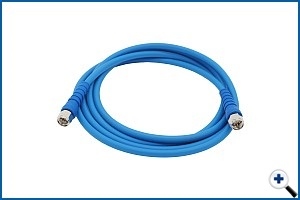

MESSKABEL 2 METER F-STECKER, HOCHFLEXIBEL

Artikelnummer: 110291

Service & Downloads

		>
		DATENBLATT

Funktionen/Beschreibung

Preisinformation

MESSKABEL 2 METER F-STECKER, HOCHFLEXIBEL
Super High Quality Messkabel:

Top-Ausstattung:
• hochflexibles Spezialkabel
• F-Stecker - F-Stecker
• F-Qualitäts-Konnektoren mit Knickschutz
• Länge: 2 Meter
• Farbe Kabel und Knickschutz: blau

Technische Daten:
• Kabel: Belden 1505F, blau, hochflexibel
• RG Typ: RG59/U AWG: 22
• Wellenwiderstand: 75 Ohm
• Induktivität: 0,308 µH/m
• Kapazität: 55,777 pF/m
• Verkürzungsfaktor: 0,8
• Innenleiter: 0,8 mm (Blankkupfer-Lizze 7x29)
• Dielektrikum: 3,7 mm physikalisch geschäumtes FHDPE
• Außenleiter: 2 Lagen verzinntes Cu-Geflecht mit je 95% Bedeckung
• Mantel: 6,15 mm PVC, blau
• Gleichstromwiderstand Innenleiter: 40,3 Ohm/km
• Gleichstromwiderstand Außenleiter: 7,87 Ohm/km
• Dämpfung: 1 MHz: 0.656 dB/100 m, 10 MHz: 2.953 dB/100 m, 100 MHz: 9.843 dB/100 m, 540 MHz: 24.279 dB/100m, 720 MHz: 28.545 dB/100 m, 1000 MHz: 34.451 dB/100 m, 500 MHz: 43.637 dB/100 m, 2000 MHz: 51.512 dB/100 m, 2250 MHz: 55.449 dB/100 m, 3000 MHz: 66.604 dB/100 m, 4500 MHz: 92.524 dB/100 m
• Rückflussdämpfung:
5-850 MHz: >20 dB
851-4500 MHz: >15 dB
• Schirmungsmaß: >85 dB entsprechend CENELEC Klasse A Spezifikation
• F-Stecker Telegärtner
• Wellenwiderstand: 75 Ohm
• Betriebsfrequenz: 0-3000 MHz
• Kontaktbeschichtung: vergoldet
• Durchgangswiderstand Innenleiter: 5 mOhm
• Durchgangswiderstand Außenleiter: 2.5 mOhm
• Isolationswiderstand: >1 GOhm
• Spannungsfestigkeit: 750 Veff/50 Hz
• Rückflussdämpfung 1 GHz: 30 dB, 2 GHz: 25 dB, 3 GHz: 20 dB

EAN: 9007703027366
