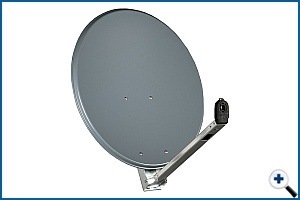

OP 85 LN OFFSET-ANTENNE 85 CM ANTHRAZIT:
Alu Ausführung mit Kunststoff Feedhalter
Artikelnummer: 201112

Service & Downloads

Funktionen/Beschreibung

Preisinformation

OP 85 LN OFFSET-ANTENNE 85 CM ANTHRAZIT:
Alu Ausführung mit Kunststoff Feedhalter
Die Antenne Ihrer Wahl in der oberen Mittelklasse!

Top-Ausstattung:
• millionenfach auf Empfang!
• hervorragendes Preis-/Leistungsverhältnis
• hohe Stabilität, klares Design, starker Empfang
• leicht zu montieren und extrem langlebig
• Reflektor aus Aluminiumlegierung/verzinkter Stahl
• pulververschichtet
• Halterungen sendzimir-bandverzinkt
• Feedarm aus Aluminiumprofil zum Verschrauben
• Feedhalter in Thermoplast

Technische Daten:
• Farbe: anthrazit
• Frequenzbereich: 10.00 - 13.00 GHz
• Reflektorabmessung: 85 x 90,5 cm
• Reflektorwirkfläche: 81,5 x 87,0 cm
• Wirkungsgrad: 70%
• Gewinn bei 10.70 GHz: 37,80 dB
• Gewinn bei 11.70 GHz: 38,50 dB
• Gewinn bei 12.75 GHz: 39,20 dB
• Kreuzpolarisationsentkopplung bei 10,95 GHz: -26 dBc
• Nebenkeulendämpfung bei 10,95 GHz: -24 dBc
• Rauschtemperatur bei 12 GHz, 30° Ekevation: 40
• F/D-Verhältnis: 0,67
• Öffnungswinkel bei -3 dB bei 11.7 GHz: 1,95°
• Offet-Korrekturwinkel: 21,1°
• erforderliche Feedausleuchtung: 69°
• mechanische Feedaufnahme: 40/23 mm
• Einstellbereich Elevation: 0° - 80°
• Mastaufnahme: 30 - 90 mm
• Materialstärke Alureflektor: 1,2 mm
• Materialstärke Stahlreflektor, verzinkt: 0,8 mm
• Windlast bei 120 km/h: 75 kg
• Nettogewicht mit Alureflektor: 5,4 kg
• Nettogewicht mit Stahlreflektor: 7,7 kg
• Betriebsbedingungen Temperatur: -30° / +70°
• Betriebsbedingungen Luftfeuchtigkeit: 0-100%

EAN: 9007703007795
