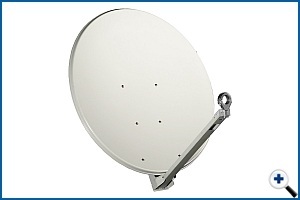

OP 85 X OFFSET-ANTENNE 85 CM HELLGRAU:
Alu HQ Ausführung mit Alu-Druckguss Feedhalter
Artikelnummer: 201119

Service & Downloads

Funktionen/Beschreibung

Preisinformation

OP 85 X OFFSET-ANTENNE 85 CM HELLGRAU:
Alu HQ Ausführung mit Alu-Druckguss Feedhalter
Alu-Offset-Antennen in Premium Qualität!

Top-Ausstattung:
• Reflektor und Feedarm aus Aluminiumlegierung, in gleicher Farbe pulverbeschichtet
• Halterungen sendzimir-bandverzinkt, in Spiegelfarbe pulverbeschichtet
• Hardware aus Inox, Zinkdruckguss und geometbeschichtetem Stahl
• Parabolantenne komplett vormontiert für einfache Montage!
• Feedarm aus Aludruckguss, zusätzlich beschichtet
• Feedarm einfach einrasten und mit Schraube fixieren!

Technische Daten:
• Farbe: hellgrau
• Frequenzbereich: 10.00 - 13.00 GHz
• Reflektorabmessung: 85,0 x 90,5 cm
• Reflektorwirkfläche: 81,5 x 87,0 cm
• Wirkungsgrad: 70%
• Gewinn bei 10.70 GHz: 37,80 dB
• Gewinn bei 11.70 GHz: 38,50 dB
• Gewinn bei 12.75 GHz: 39,20 dB
• Kreuzpolarisationsentkopplung bei 10,95 GHz: -26 dBc
• Nebenkeulendämpfung bei 10,95 GHz: -24 dBc
• Rauschtemperatur bei 12 GHz, 30° Elevation: 40
• F/D-Verhältnis: 0,67
• Öffnungswinkel bei -3 dB bei 11,7 GHz: 1,95°
• Offset-Korrekturwinkel: 21,1°
• erforderliche Feedausleuchtung: 69°
• mechanische Feedaufnahme: 40/23 mm
• Einstellbereich Elevation: 0° - 80°
• Mastaufnahme: 30 - 90 mm
• Materialstärke Alureflektor: 1,2 mm
• Windlast bei 120 km/h: 75 kg
• Nettogewicht mit Alureflektor: 6,2 kg
• Betriebsbedingungen Temperatur: -30° / +70°
• Betriebsbedingungen Luftfeuchtigkeit: 0-100%

EAN: 9007703011587
