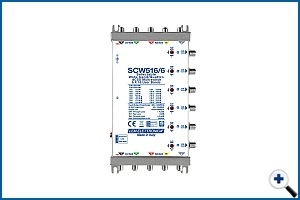

LEM SCW516/6 MULTISCHALTER:
6 Ausgänge für je bis zu 16 Teilnehmer, kaskadierbar
Artikelnummer: 205354

Service & Downloads

Funktionen/Beschreibung

Preisinformation

LEM SCW516/6 MULTISCHALTER:
6 Ausgänge für je bis zu 16 Teilnehmer, kaskadierbar
kaskadierbarer Multischalter mit 6 Ausgängen für je bis zu 16 Teilnehmer

Top-Ausstattung:
• 6 Ausgänge für je bis zu 16 Teilnehmer
• SCR Protokoll gemäß EN50494 und EN50607
• SCR/Legacy automatische Umschaltung
• LNB Quattro/WideBand Umschalter
• automatische Verstärkungsregelung (ACG)
• Einkabel-Ausgang-Zustand anhand einer LED
• DC-Anschluss Buchse - für Netzteil AL 20(nicht im Lieferumfang enthalten)
• geringe terr. Auskoppeldämpfung durch Low-Loss-Diplexer

Technische Daten:
• Bauart: kaskadierbar
• ZF-SAT Frequenzbereich: wählbar 950 ... 2200 / 250 ... 2400 MHz
• Bandbreite Terrestrik: 5 ... 790 MHz
• Eingänge/Ausgänge: 5 / 5
• Ausgänge für je bis zu 16 Teilnehmer: 6
• Eingangspegel ZF-SAT: 60 ... 100 dBµV
• ZF-SATA.C.G. Bereich: 60 ... 90 dBµV
• Legacy Ausgangspegel: 85 dBµV
• Ausgangspegel: 86 / 90 / 94 dBµV
• Stammleitungsdämpfung ZF-SAT: < 3 dB
• Stammleitungsdämpfung Terrestrik: <= 3,5 dB
• Abzweigdämpfung Terrestrik: -18 dB
• Rückkanalabzweigdämpfung (5... 65 MHz): -18 dB
• Stammleitungsentkopplung: >= 50 dB
• Steuerung: MHz EN50494 / EN50607 / SKY dSCR DiSEqC1.0/2.0 / Univ. Voltage & Tone
• Kreuzpol, Eingangs-/Ausgangsinstallation: >30 dB
• Rückflussdämpfung: > 12 dB
• Phasenrauschen: -90 @ DELTA F=1KHz dBc/Hz
• Rückverlust: >12 dB
• max. Stromversorgung @ 13 Volt: 310 mA
• max LNB Stromversorgung: 500 mA
• Abmessung: 223x118x38 mm

Unicable Frequenztabellen EN 50494 (SCR):
UB1: 1210 MHz
UB2: 1420 MHz
UB3: 1680 MHz
UB4: 2040 MHz
UB5: 985 MHz
UB6: 1050 MHz
UB7: 1115 MHz
UB8: 1275 MHz

Unicable Frequenztabellen EN 50607 (SCD2):
UB1: 1210 MHz
UB2: 1420 MHz
UB3: 1680 MHz
UB4: 2040 MHz
UB5: 985 MHz
UB6: 1050 MHz
UB7: 1115 MHz
UB8: 1275 MHz
UB9: 1340 MHz
UB10: 1485 MHz
UB11: 1550 MHz
UB12: 1615 MHz
UB13: 1745 MHz
UB14: 1810 MHz
UB15: 1875 MHz
UB16: 1940 MHz

{link:"DATENBLATT" , "/medias/downloads/Datenblatt_LEM_scw516_de.pdf"}

EAN: 9007703027489
