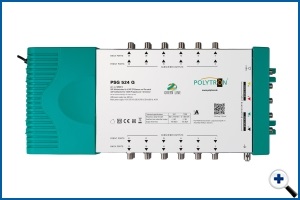

POLYTRON PSG 524 Q II MULTISCHALTER:
AKTIV, MIT NETZTEIL, QSW TAUGLICH
Artikelnummer: 205403

Service & Downloads

Funktionen/Beschreibung

Preisinformation

POLYTRON PSG 524 Q II MULTISCHALTER:
AKTIV, MIT NETZTEIL, QSW TAUGLICH
Einzel-Multischalter zur Verteilung von 4 SAT-ZF-Ebenen (zB ASTRA) und terrestrischen Signalen an die angeschlossenen Teilnehmer bzw. Receiver. Die Wahl der ZF-Ebenen erfolgt mit den Umschaltkriterien 13/18 V, 0/22 kHz.

Top-Ausstattung:
• 4 SAT und 1 terrestrischer Eingang
• QSW- oder Quattro-LNBs verwendbar
• hohe Energieeffizienz
• integrierter Verstärker um Kabeldämpfung zu kompensieren
• Umschaltkriterien 13/18 V, 0/22 kHz
• eingebauter 22 kHz Generator
• hohe Rückflussdämpfung
• hohe Entkopplung der Ebenen

Technische Daten:
• Eingänge: 4 SAT, 1 TERR
• Ausgänge: 24
• Frequenzbereich: 47 ... 862 MHz / 950 ... 2150 MHz
• Anschlussdämpfung SAT 950 ... 2150 MHz: 0 ... -5 dB
• Anschlussdämpfung Terr. 47 ... 862 MHz: 0 dB
• Schaltkriterien: 14V / 18V / 0/22 kHz
• Entkopplung Horizontal/Vertikal: 28 dB
• Entkopplung SAT/Terr.: 30 dB
• Eingangspegel max.: SAT: 100 dBµV; Terr: 90 dBµV
• LNB-Stromversorgung: max. 1000 mA
• eingebauter 22 kHz Generator: Ja; 22 kHz ± 4; 0,75 Vpp ± 0,25
• Betriebstemperatur: -20 ... +50 °C
• Betriebsspannung: 90 ... 264 VAC, 47 ... 63 Hz
• Abmessungen (BxHxT): 385 x 180 x 60 mm

EAN: 9007703029520
