KK 2200/100 CLASS A (KTH 2200) KUNSTSTOFFSPULE KOAXIALKABEL:
2-FACH GESCHIRMT
Artikelnummer: 210044

Service & Downloads

		>
		PASSENDER STECKER EX 6-49
		PASSENDER STECKER FS 68
		PASSENDER STECKER F-6-TD QM 7,0
		PASSENDER STECKER F-PUSH/6-49
		DATENBLATT

Funktionen/Beschreibung

Preisinformation

KK 2200/100 CLASS A (KTH 2200) KUNSTSTOFFSPULE KOAXIALKABEL:
2-FACH GESCHIRMT
Koaxialkabel 100 Meter

Top-Ausstattung:
• 2-fach geschirmt
• mit Meterbedruckung

Technische Daten:

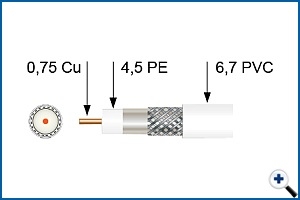

Aufbau:
• Innenleiter: 0,75 Cu
• Isolation: 4,5 PE
• Außenleiter: ALPR
• Geflecht: 160 x 0,12
• Mantel: 6,7 PVC
• Farbe: weiss
Elektrische Eigenschaften:
• Wellenwiderstand: 75 ± 3 Ohm
• Kapazität ca. 69 (pF/m)
• Verkürzungsfaktor v/c 0,66
Dämpfung (dB/100m)
40 MHz: 4,9
100 MHz: 8,1
200 MHz: 11,9
450 MHz: 17,9
800 MHz: 24,6
1000 MHz: 24,6
1750 MHz: 28,2
2050 MHz: 38,1
2250 MHz: 41,9
2500 MHz: 47,2
• Schirmungsmass: 95 dB
• Rückflussdämpfung:
30 - 450 MHz: 40 dB
450 - 1600 MHz: 30 dB
1600 - 2400 MHz: 27 dB
• Gleichstromwiderstand 20°C:
• Innenleiter (Ohm/km) max. 55
• Aussenleiter (Ohm/km) max. 22
Mechanische Eigenschaften:
• Min. Biegeradius: 45 mm
• Gewicht: ca 52 kg/km
• Kopplungswiderstand mOhm/m 5 MHz <=5

Dazu passende Stecker: EX 6-49, F-6-TD QM 7,0, F-PUSH/6-49, FS 68

Auskünfte über Staffelpreise bei Abnahme größerer Mengen erhalten Sie telefonisch in unserer Zentrale in Wals-Siezenheim oder bei Ihrem zuständigen Vertreter

EAN: 9007703004664
