KK 2000/100 CLASS A (KTH 94) KUNSTSTOFFSPULE KOAXIALKABEL:
2-FACH GESCHIRMT
Artikelnummer: 210060

Service & Downloads

		>
		DATENBLATT
		PASSENDER STECKER EX 6-51
		PASSENDER STECKER F-PUSH/6-51
		PASSENDER STECKER FS 68
		PASSENDER STECKER F-6-TD QM 7,0

Funktionen/Beschreibung

Preisinformation

KK 2000/100 CLASS A (KTH 94) KUNSTSTOFFSPULE KOAXIALKABEL:
2-FACH GESCHIRMT
Koaxialkabel 100 Meter
Top-Ausstattung:
• 2-fach geschirmt
• mit Meterbedruckung

Technische Daten:

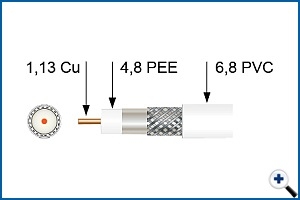

Aufbau:
• Innenleiter: 1,13 Cu
• Isolation: 4,8 PEE
• Außenleiter: ALPR
• Geflecht: 128 x 0,12
• Mantel: 6,8 PVC
• Farbe: weiss
Elektrische Eigenschaften:
• Wellenwiderstand: 75 ± 3 Ohm
• Kapazität ca. 55 (pF/m)
• Verkürzungsfaktor v/c 0,8
Dämpfung (dB/100m)
100 MHz: 4,9
200 MHz: 7,2
450 MHz: 11,6
800 MHz: 16,5
1000 MHz: 18,9
1750 MHz: 26,6
2050 MHz: 28,2
2250 MHz: 29,5
2500 MHz: 31,9
• Schirmungsmass: 95 dB
• Rückflussdämpfung:
30 - 450 MHz: 40 dB
450 - 1600 MHz: 30 dB
1600 - 2400 MHz: 27 dB
• Gleichstromwiderstand 20°C:
• Innenleiter (Ohm/km) max.17,2
• Aussenleiter (Ohm/km) max. 20
Mechanische Eigenschaften:
• Min. Biegeradius: 50 mm
• Gewicht: ca 46 kg/km
• Kopplungswiderstand mOhm/m 5 MHz <=5

Dazu passende Stecker: EX 6-51, F-PUSH/6-51, FS 68, F-6-TD QM 7,0 F-PRESSSTECKER

Auskünfte über Staffelpreise bei Abnahme größerer Mengen erhalten Sie telefonisch in unserer Zentrale in Wals-Siezenheim oder bei Ihrem zuständigen Vertreter.

EAN: 9007703010993
