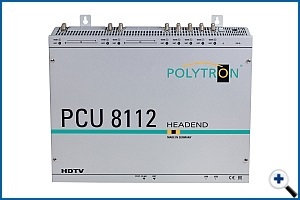

POLYTRON PCU 8112 KOMPAKTAUFBEREITUNG:
Umsetzung von DVB-S(2)/DVB-T(2)/DVB-C in DVB-C
Artikelnummer: 217121

Service & Downloads

		>
		Kopfstation Formular DVB-T

Funktionen/Beschreibung

Preisinformation

POLYTRON PCU 8112 KOMPAKTAUFBEREITUNG:
Umsetzung von DVB-S(2)/DVB-T(2)/DVB-C in DVB-C
Eingangssignale frei wählbar, mit 4 CI Schnittstellen
DVB-S/S2, DVB-T/T2, DVB-C in DVB-C mit 4 CI

Das Modell PCU 8112 der Kompaktkopfstellen-Serie ermöglicht die kombinierte Aufbereitung von verschlüsselten und
Free-to-Air-Kanälen.
An jedem der acht Eingänge kann die Empfangsart individuell gewählt werden: DVB-S/S2, DVB-T/T2 oder DVB-C.
Vier der acht Kanalzüge sind jeweils mit einer CI-Schnittstelle zur Dekodierung verschlüsselter Signale versehen.
Die Kompaktkopfstelle gibt die verarbeiteten Signale wahlweise in DVB-C oder DVB-T aus.
Die PCU 8112 findet ihren Einsatz überall dort, wo PAY-TV- und Free-to-Air-Kanäle kombiniert werden sollen.

Anwendung Österreich:
Entschlüsselte öffentlich rechtliche Sender kombiniert mit deutschsprachigen Free-to-Air-Kanälen.
Anwendung Mischempfang:
Kombination von Satelliten-Empfang mit lokalen terrestrischen Sendern. Umsetzung von 8 Kanälen

CI-Module und Karten nicht im Lieferumfang enthalten.

Technische Daten:
• Eingänge: 8
• CI-Schnittstellen: 4
• Eingangspegel: 50 ... 80 dBµV
Demodulator:
DVB-S2/S:
• SR DVB-S / QPSK: 1 ... 45 MS/s
• SR DVB-S2 / QPSK: 1 ... 45 MS/s
• SR DVB-S2 / 8PSK: 1 ... 45 MS/s
• Modulation: 8PSK / QPSK
• CR DVB-S / QPSK: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
• CR DVB-S2 / 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10
• Roll off: 0.35, 0.25, 0.20
DVB-T:
• Modulation: QPSK, 16QAM, 64QAM
• FFT: 2K, 8K
• Bandbreite: 7, 8 MHz
• Code rate: 1/2, 2/3, 3/4, 5/6, 7/8
• Guard interval: 1/4, 1/8, 1/16, 1/32
DVB-T2:
• Modulation: QPSK, 16QAM, 64QAM, 256QAM
• FFT: 1K, 2K, 4K, 8K, 16K, 32K
• Bandbreite: 7, 8 MHz
• Code rate: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
• Guard interval: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
• Ausgangsmodulation: DVB-C
• Modulation: 16QAM, 32QAM, 64QAM, 128QAM, 256QAM
• Symbol rate: 7,2 MS/s
• Bandbreite: 6, 7, 8 MHz
• Ausgang: DVB-C
• Ausgangskanäle: 8
• Frequenzbereich: 112 ... 862 MHz
• Signalkonstellation: 16, 32, 64, 128, 256 QAM
• Symbol rate: 1 ... 7,2 MS/s
• Bandbreite: 7 / 8 MHz
• Ausgangspegel: 90 dBµV
• regelbare Dämpfung je Kanal: 0 ... 12 dB
• MER: ≥40 dB
• Leistungsaufnahme: 45 W
• Spannungsversorgung: 180 ... 265 V, 50/60 Hz
• Maße (BxHxT): 428 x 331 x 103 mm

EAN: 9007703027939
