OPTEL R-2353DCSS OPTISCHER EMPFÄNGER:
optisch IN / DCSS und Terrestrik OUT
Artikelnummer: 223211

Service & Downloads

Funktionen/Beschreibung

Preisinformation

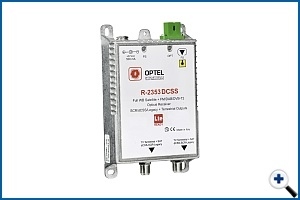

OPTEL R-2353DCSS OPTISCHER EMPFÄNGER:
optisch IN / DCSS und Terrestrik OUT
Satelliten Glasfaser Empfangsmodul 2dCSS/SCR/Legacy + terr. Ausgänge

R-2353DCSS ist ein optisches Glasfaser-Empfangsmodul zur Übertragung von Satelliten und terrestrischen Signalen über eine Singlemode-Faser.
Eine integrierte Schaltung innerhalb des Moduls wandelt die WB H&V-Polaritäten in 2 dCSS/Legacy Ausgangssignale um, die mit den terristrischen gemischt werden.
Das Satelliten Signal wird in Unicable SCR Protokoll gemäß EN50494 und EN50607 ausgegeben.

Top-Ausstattung:
• Multiwellenlängen-Fotodiode mit integriertem WDM über Singlemode-Faser
• erhältlich mit 2 dCSS/SCR/Legacy + terr. Ausgängen
• passend für SKY Q, EN50494, EN50607, Legacy
• sehr leise Frontseite
• geringe Verzerrung
• Gehäuse: ZAMAK Druckguss

Technische Daten:
• Glasfaser: G652D 9/125 µm singlemode
• optischer Anschluss: SC-APC
• min. zulässiger Verbindungsverlust: 6 dB (vom T-2353VHT)
• max. zulässiger Verbindungsverlust: 18 dB (vom T-2353VHT)
• Ausgänge für je bis zu 16 Teilnehmer: 2
• Steuerung: EN50494 / EN50607 / SKYsCSS DiSEqC 1.0/2.0 / Univ. Voltage & Tone
• Ausgangsfrequenzbereich ZF-SAT: 950 ... 2150 MHz
• Ausgangspegel ZF-SAT: 85 dBµV
• Ausgangsfrequenzbereich Terr.: 47 ... 790 MHz
• Ausgangspegel Terr.: 75 dBµV
• Impedanz SAT und Terr.: 75 Ohm
• Rückflussdämpfung SAT und Terr.: 12 dB
• Gehäuse: ZAMAK Druckguss
• Umgebungstemperatur: 5 ... 35°C
• Abmessungen: 110 x 84 x 27 mm

Spannungsversorgung und Kontroll LED Anzeige:
• Spannungsversorgung über separat erhältliches Netzteil: +6V / 1000 mA - Kontroll LED PS / Grün an
• optische Eingangsleistung zu niedrig - Kontrol LED OPT: Grün aus
• optische Nennleistung in Ordnung - Kontrol LED OPT: Grün an

Erklärung:
Wenn Sie beispielsweise die Anzahl von 1/2/4/8/16/32 USER-Verteilungen betrachten, ist bei 8/16/32 User keine zusätzliche Dämpfung erforderlich. Bei 1/2/4 USER-Verteilungen, ist es notwendig oder im Falle von 4 USER sicherer, einen Dämpfer von mindestens 6 dB in die optische Verbindung einzufügen.

EAN: 9007703028950
